Український валідатор ВКС-03

ВКС-03Валідатор Компостер квитків та RFID зчитувач Смарт – карток призначений для забезпечення автоматизації оплати проїзду в громадському транспорті.
Ми, як розробники концепції «Розумного проїзду», передбачаємо, що для комфортного сервісу пасажира в громадському транспорті його необхідно забезпечити сучасними електронними способами оплати проїзду в громадському транспорті (ГТ):

  • разова оплата проїзду – електронне компостування разового паперового квитка з автоматичним визначенням типу квитка;

  • оплата проїзду за допомогою різновиду смарт - карток MIFARE;

  • оплата проїзду за допомогою мобільного телефона, смартфона, планшета та інших мобільних пристроїв («Мобільна Оплата Проїзду», або МОП).

Ми пропонуємо мобільну систему оплати проїзду (МОП), яка відповідає сучасному розвитку ІТ- технологій, забезпечує максимальну зручність пасажирам та є новітньою, що не застосовувалася в ГТ України.

Інтелектуальна система оплати проїзду виконуватиме облік як пільгових категорій пасажирів, так і звичайних пасажирів міського громадського транспорту.

ВКС-03 являє собою цілком український продукт і всі цикли розробки від конструювання, створення зразків на 3D принтері, лиття форм, розробки та виготовлення електронних плат, написання програм є унікальними.

Нами розроблений та підготовлений до серійного виробництва валідатор проїздних квитків ВКС-03, який забезпечує:

  • надійність;

  • тривалий ресурс роботи;

  • мінімальне обслуговування.

В ВКС-03 використано механізму термодруку та застосовано захищений квиток, що забезпечує:

  • валідатору, за допомогою спеціальних електронних датчиків, розрізняти до 8-ми видів квитків (пільгові, соціальні, студентські та інші);

  • відсутність витратних матеріалів;

  • 8 видів захисту від підробок при допомозі спеціального друку;

  • захист від підробок за допомогою спеціальної фарби, яка використовується при виготовленні грошових знаків;

  • легкий візуальний контроль;

  • низька ціна собівартості виготовлення квитка;

  • неможливість компосування підробленого квитка у валідаторі;

  • неможливість повторного використання квитка.

В ВКС-03 використано RFID – зчитувач смарт – карток MIFARE, що забезпечує:

  • віддаль зчитування : 0,1м;

  • максимальна кількість зчитувань : не обмежена;

  • максимальна кількість перезапису : до 100 000;

  • термін зберігання даних : 10р.;

  • час читання/запису :    оприділення картки – 3мс; читання блоку – 2мс ; запис блоку – 9мс;

  • запис/зчитування інформації про : кількість днів/хвилин, кількість поїздок, суми картки, типу картки та інше.

Малюнок № 1. Зображення захищеного квитка на термопапері для м. Луцька.

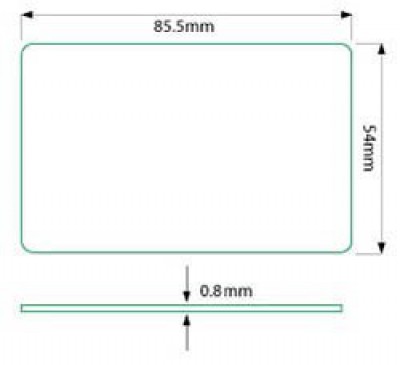

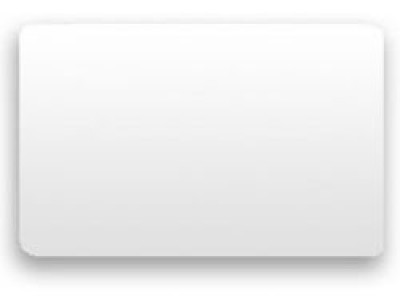

Малюнок № 2. Зображення смарт – картки MIFARE.

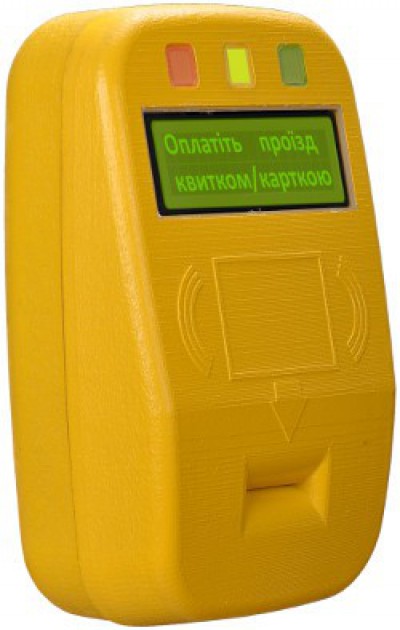

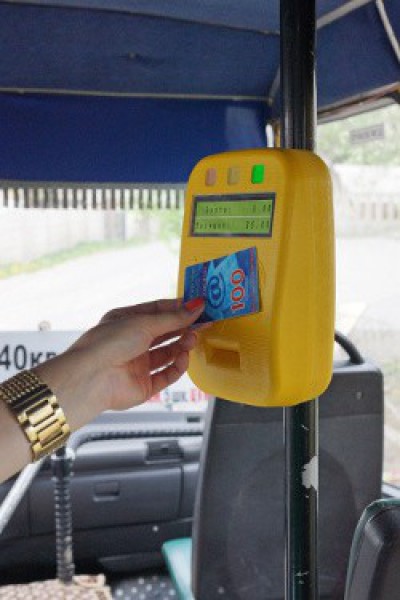

Малюнок № 3. Зображення валідатора ВКС-03 з RFID – зчитувачем смарт – карток MIFARE. Виробник: підприємство «Візор-21».



Склад валідатора:

  • Механізм друку (термопринтер) для роздруковування необхідної інформації на квитках при їх компостуванні (дата, час, номер маршруту, бортовий номер та ін);

  • Безконтактний RFID-зчитувач безконтактних смарт – карток та соціальних карт;

  • Плата контролера управління валідатором з можливістю підключення до бортового комп’ютера;

  • Елементи індикації і сигналізації – світлова (світло діоди) і звукова (зумер);

  • Дисплей для відображення повідомлень;

  • Система датчиків для контролю достовірності квитка і недопущення використання підроблених квитків, або повторного використання;

  • Система контролю стану працездатності валідатора;

  • Програмне забезпечення;

  • Вандалостійкий і ергономічний корпус.

Даний валідатор принципово відрізняється від існуючих на ринку тим, що він передбачає роботу із проїзними квитками з надійним спеціальним захистом, в ньому використовується система спеціальних датчиків для встановлення валідності квитка.

Технічні характеристики валідатора ВКС-03:

Напруга живлення : 12 / 24 В;
Струм (друк, або підігрів зимою):  1,5 А;
Інтерфейс :  RS-485;
Ширина квитка : 36 мм;
Тип Е-картки :   Mifarе;
Характеристики квитка : термопапір 115 г./м.кв.;
фарбованість 1+2 (1 спецфарба);
Температура : -25…+75°C;
Режими роботи :  1. Під’єднання до автокомп’ютера;
2. Автономний режим з накопиченням даних;
Комплектація : дисплей;
RFID – зчитувач смарт - карток;
механізм термодруку;
3 світлодіода;
спікер.
