Система «МАК-GPS» складається з таких модулів:
Використовуючи новітні технології нами розроблено та впроваджено новий модуль «Домени», що є універсальним для всіх напрямків комплексу"МАК".
Функції модуля «Домени»:
- вибір будь-якого домену за бажанням клієнта;
- прив’язка вибраного домену до одного ресурсу;
- прив'язка ресурсу до функціоналу комплексу "МАК".
В модулі «Домени» реалізовано можливості:
- встановлення іконки веб-додатку в залежності від домену;
- надання вільного доступу в залежності від домену;
- налаштування користувачів з різними правами доступу;
- налаштування сайту для дочірніх користувачів встановлюються такими як у батьківських.
Відтепер різні користувачі можуть мати різні: логотип, назву і copyright сайту, адресу для центрування карт веб-додатку.
Модуль "Моніторинг"

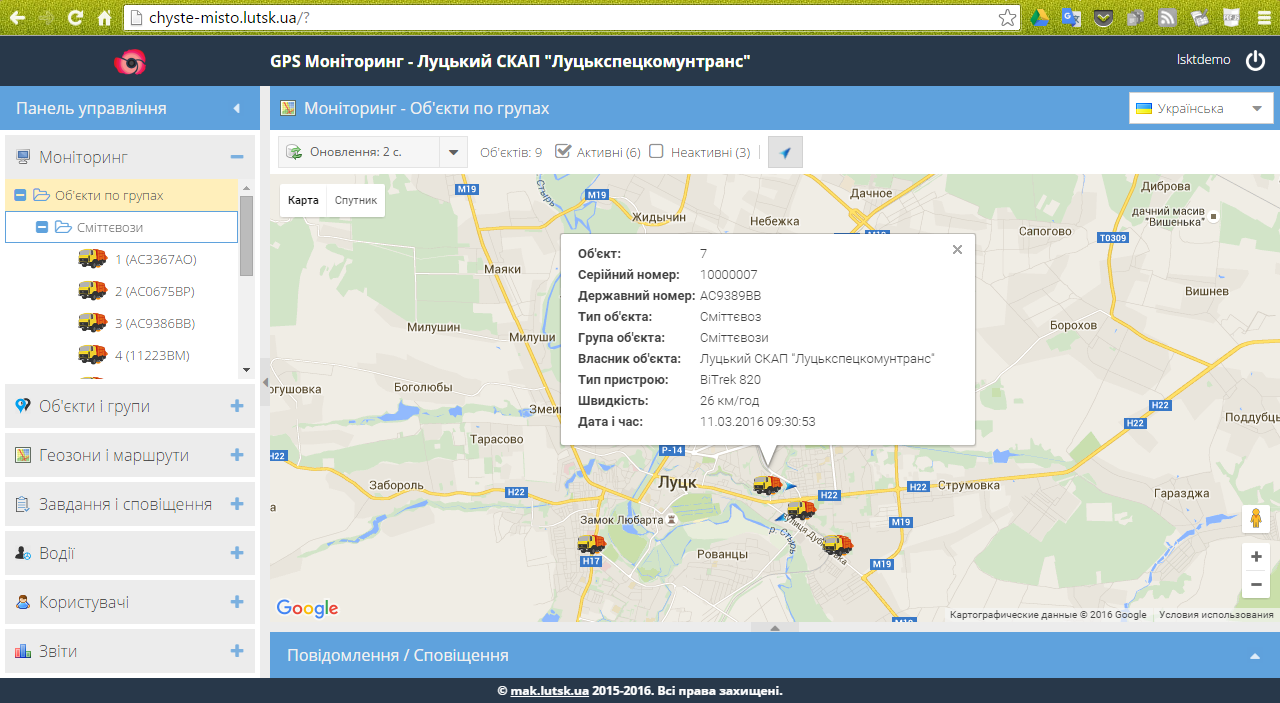

Модуль призначений для виводу оперативної інформації про місцезнаходження об'єктів моніторингу на карті. Для зручної навігації по об'єктах вони згруповані по групах та по власниках. Для кожного об'єкта на карті можна отримати інформацію про його серійний і державний номери, тип, групу, власника, тип пристрою а також швидкість, дату та час передачі даних. Крім цього даний модуль дозволяє вивести треки (історію руху) об'єктів на карті за будь-який вибраний період часу та відобразити їх у плеєрі.
В пункті панелі управління «Моніторинг» реалізовано групування об'єктів моніторингу по:
- власниках;
- типах,
Модуль "Інтелектуальні наряди"Модуль "Наряди" дозволяє призначити об'єкт для руху по певному маршруті та розкладі. Після створення наряду система буде відслідковувати дотримання об'єктом заданого маршруту та виконання графіку руху.

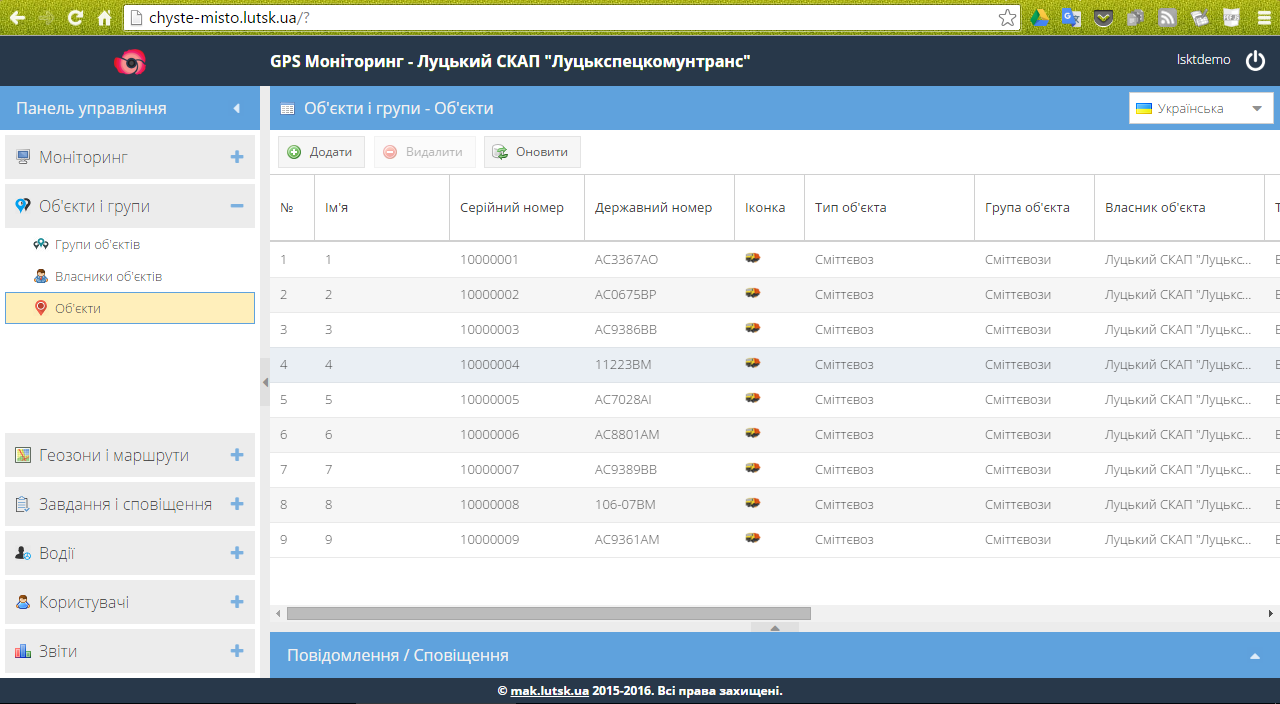

Цей модуль призначений для роботи з:
- створення/видалення групи об’єктів;
- оновлення групи об’єктів;
- редагування даних за допомогою редактора рядків (RowEditor);
- створення/видалення власників об’єктів;
- оновлення власників об’єктів;
- редагування даних за допомогою редактора рядків (RowEditor);
Модуль "Завдання і сповіщення"
Цей модуль дозволяє керувати завданнями для об'єктів, а також налаштовувати сповіщення, які надходять від об'єктів на різні події.
Реалізовано Grid-панель для створення, видалення, редагування, увімкнення та вимкнення сповіщень (пункт "Завдання і сповіщення" панелі управління). Для створення сповіщення необхідно натиснути кнопку "Додати". У вікні, що відкрилося міститься чотири вкладки:
- Основне;
- Параметри;
- Текст;
- Об'єкти.
На вкладці "Основне" потрібно задати назву, вибрати тип (в даній версії реалізований лише один тип - "Значення датчика") та вказати статус (увімкнено, вимкнено) сповіщення. Крім того можна ввести e-mail на який приходитимуть сповіщення, встановивши спочатку прапорець "Сповіщати по e-mail" (при цьому з'явиться текстове поле для вводу адреси електронної пошти'). На вкладці "Параметри" потрібно вибрати датчик і вказати його числове значення, на основі якого будуть приходити сповіщення. На вкладці "Текст" потрібно ввести текст сповіщення, відредагувавши значення по-замовчуванні, а також вибрати колір тексту, яким будуть виводитися сповіщення. У тексті можна використовувати спеціальні параметри які наведені в таблиці внизу вкладки. Замість цих параметрів будуть підставлятися відповідні значення при виводі сповіщення. На вкладці "Об'єкти" потрібно вибрати об'єкти для яких виводитиметься дане сповіщення. Можна вибрати декілька або всі об'єкти (верхній checkbox). Поля містять валідацію з метою перевірки на допустимі значення.
У Grid-панелі крім кнопки "Додати" є кнопки для видалення, увімкнення, вимкнення (вимкнені сповіщення не опрацьовуються) сповіщень та оновлення Grid-панелі.1) Спосіб виводу сповіщень. Замість розрахунку на клієнті і виводу лише для поточного користувача, сповіщення розраховуються за допомогою демону на сервері і в базі даних зберігається їхня історія. Це дозволяє бачити сповіщення після оновлення сторінки браузера (раніше після оновлення сторінки браузера сповіщення очищались).
2) У нижній панелі "Сповіщення" реалізовано випадаючий список "Показувати". У ньому вибирається кількість останніх сповіщень, які виводимуться в даній панелі.
3) При виводі тексту сповіщень реалізовано підстановку усіх спеціальних параметрів які наведені в таблиці внизу вкладки “Текст” у вікні “Створення сповіщення”. Це такі параметри як:
- %object% - Ім'я об'єкта;
- %datetime% - Дата і час приходу сповіщення;
- %speed% - Швидкість об'єкта на момент виникнення сповіщення;
- %degree% - Значення кута напрямку руху об'єкта на момент виникнення сповіщення;
- %lat% - Значення географічної широти об'єкта на момент виникнення сповіщення;
- %lng% - Значення географічної довготи об'єкта на момент виникнення сповіщення;
- %sensor_name% - Назва датчика для якого виникає сповіщення;
- %sensor_value% - Значення датчика для якого виникає сповіщення.
Примітки: в даній версії ще не реалізована кнопка "Очистити" у нижній панелі. Для користувача має зберігатись id останнього видаленого сповіщення, щоб при оновленні панелі сповіщень більше не показувати видалені сповіщення. Крім того ще не реалізована відправка сповіщень на e-mail.
Особливості інтерфейсу Grid-панелі сповіщень:
1) Щоб створити сповіщення необхідно натиснути кнопку "Додати" і у вікні "Створення сповіщення", що з'явилося пройтися по всіх вкладках, перевірити і заповнити усі поля, оскільки в одному з них може бути не вказано значення, наприклад ім'я сповіщення або не вказані об'єкти і при натисненні на кнопку "ОК" вікно не закриється, оскільки спрацюють валідатори і виведеться помилка про недопустиме значення одного з полів.
2) Для редагування запису необхідно двічі клікнути мишкою по рядку із сповіщенням. Відкриєтсья вікно "Редагування сповіщення" в якому можна відредагувати параметри сповіщення.
Модуль дозволяє вводити, редагувати, видаляти та виводити інформацію про водіїв транспортних засобів (об'єктів моніторингу).
Даний модуль призначений для роботи з користувачами. Дозволяє створювати, видаляти та редагувати інформацію про користувачів системи.
Модуль призначений для виводу звітної інформації про роботу об'єктів моніторингу за будь-який вибраний період часу. Звіти можна розраховувати як для одного так і для групи об'єктів. Для кожного звіту об'єкти згруповані для зручної навігації у вигляді дерева. Звіт «Поїздки» відображає інтервали руху об'єкта з вказанням місцеположення, часу та інших параметрів (швидкість, пробіг, та ін.). Звіт «Стоянки» призначений для виводу інформації про усі зупинки та стоянки об'єктів. При розрахунку даного звіту можна окрім періоду часу, за який розраховується звіт, а також вказати мінімальну тривалість стоянки.
Особливості звіту «Стоянки»:
- табличний;
- картографічний;
- стоянок;
- зупинок;
- одного об’єкту;
- групи об’єктів;
- оперативно;
- за період часу (вчора, тиждень, місяць…).
В табличному вигляді звіту виводиться:
- об'єкт;
- час початку стоянки;
- час кінця стоянки;
- тривалість;
- географічні координати;
- групування стоянок по об'єктах, з можливістю згортання/розгортання груп;
- кількість стоянок під кожною групою та загальна кількість стоянок;
- тривалість стоянок кожної групи та загальна тривалість стоянок;
- загальна кількість об'єктів, для яких здійснено розрахунок.
В картографічному вигляді звіту виводиться:
- маркери місця знаходження об’єкта;
- «сірі» іконки для неактивних об'єктів (об'єктів, від яких не надходило даних більше 5хв.);
- перемикачі (checkbox) для управління відображення моніторингу активних і/або неактивних об'єктів;
- на панелі інструментів кількість активних і неактивних об'єктів.
- трек;
- назва об’єкту;
- серійний номер;
- державний номер;
- тип об’єкту;
- група;
- власник;
- час початку стоянки;
- час кінця стоянки;
- тривалість.
Особливості звіту "Поїздки":
- табличний;
- картографічний;
- поїздок;
- одного об’єкту;
- групи об’єктів;
- оперативно;
- за період часу (вчора, тиждень, місяць…).
В табличному вигляді для об'єкта та групи об'єктів виводиться:
- інтервали руху;
- місцезнаходження;
- час початку руху;
- час кінця руху;
- тривалість;
- пробіг;
- середня та максимальна швидкості;
- кількість поїздок;
- загальна кількість об'єктів, для яких здійснено розрахунок.
В картографічному вигляді:

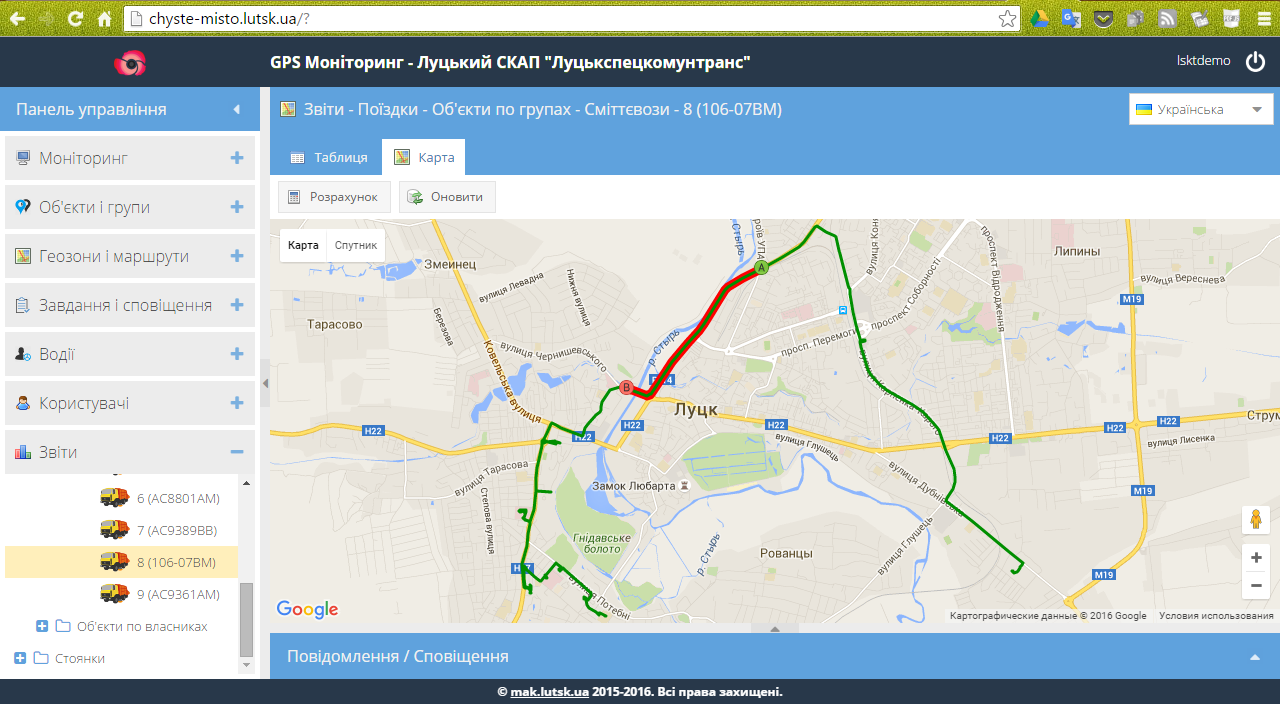

- при кліку в необхідному рядку в таблиці «Поїздки» відкривається карта, на якій відображається трек (червоною лінією - для вказаного відрізку шляху (поїздки), а зеленою лінією - увесь трек об'єкта за розрахунковий період);
- початок і кінець поїздки відображаються маркерами "А" і "B" відповідно;
- при кліку на меркер "А" або "B" відображається інформаційне вікно з даними про поїздку (об'єкт, початок, кінець, тривалість, пробіг, сер. і макс. швидкість поїздки а також координати даного маркеру).
Реалізовано розрахунок та вивід звіту "Датчики". Даний звіт відображає інформацію про стан датчиків трекера об'єкта в розрізі періоду доби. В даній версії реалізовано вивід інформації з двох датчиків:
- стан запалювання;
- тип джерела живлення;
- та інше.
Даний звіт дозволяє отримувати оперативну інформація (за сьогодні) та за вибраний період часу.
Увага: даний звіт знаходиться в стадії розробки (картографічне представлення) та тестування.
В нижній панелі "Сповіщення / повідомлення" реалізовано вивід онлайн-сповіщень про зміну стану датчиків запалювання та джерела живлення. Сповіщення виводяться червоним та зеленим кольорами залежно від стану датчика.
Поточний формат сповіщення: Об'єкт - стан датчика [дата і час повідомлення]
Внизу панелі розміщуюється панель інструментів, яка дозволяє увімкнути/вимкнути відображення сповіщень, очистити панель, а також встановити кількість останніх сповіщень для показу в даній панелі.
Увага: в даній версії поки що реалізована лише кнопка "Очистити".
В наступних версіях для користувача буде реалізована можливість налаштовувати формат, текст та колір даних сповіщень.
